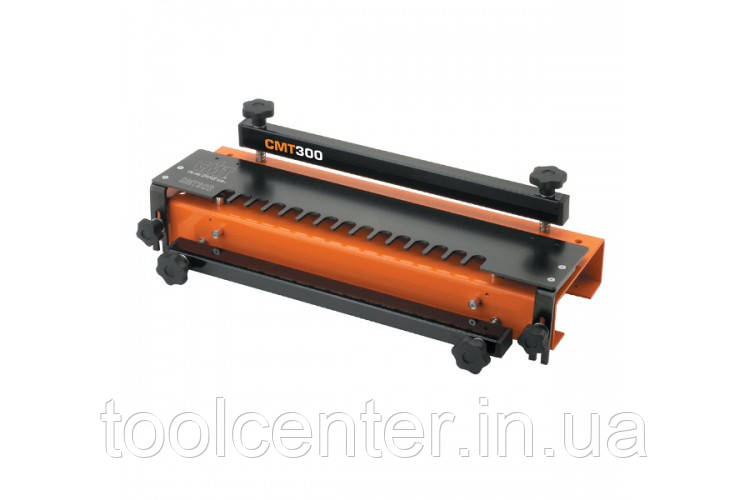

Шипорізне пристосування CMT300

CMT300 шипорізне пристосування (шипорізка)

Пристосування для фрезерування шипів СМТ300 призначене для створення декількох типів шипових з'єднань - глухих і відкритих шипів «ластівчин хвіст», відкритих ящикових шипів - з різними параметрами по ширині і глибині шипування.

СМТ300 комплектується шаблоном для глухого з'єднання «ластівчин хвіст» СМТ300-Т128 і відповідним копіювальним кільцем 899.005.00, які дозволяють працювати з максимальною шириною заготовки 305 мм при товщині від 11 до 25 мм. З комплектним шаблоном використовуються фрези СМТ для фрезерування шипа «ластівчин хвіст»:

718.127.11 - D=12,7 x 12,7 мм - S=6 мм;

918.127.11 - D=12,7 x 12,7 мм - S=8 мм (придбаваються додатково).

Якщо відстань між кріпильними отворами для установки копіювального кільця на використовуваному фрезері відрізняється від 50 мм, то додатково може знадобитися універсальна базова підошва CMT300-SB1, яка монтується на будь-який ручний фрезер і передбачає установку копіювального кільця СМТ.

Додатково до пристосування СМТ300 можуть бути придбані шаблони і копіювальні кільця для фрезерування іншого розміру глухого шипа «ластівчин хвіст», відкритих прямих ящикових шипів двох типорозмірів і наскрізних шипів «ластівчин хвіст» двох типорозмірів.

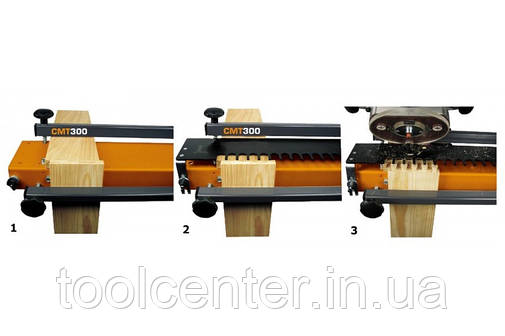

Порядок роботи за допомогою шипорізного пристосування CMT300

1. Встановлення і притиск заготовок.

2. Встановлення і фіксація шаблону.

3. Фрезерування пазів.

Для простоти розрізнення шаблонів вони оснащені упорами різних кольорів. Кожен із шаблонів повинен використовуватися з відповідним копіювальним кільцем, що входить у комплект із шаблоном, і фрезами певних розмірів, які придбаваються додатково.

Варіанти додаткової комплектації шаблонами і фрезами:

CMT300-T064 - зелений - в комплекті з кільцем 899.003.00.

Використовується з фрезами СМТ для «ластівчиного хвоста»:

718.060.11 - D=6 x 8,3 мм - S=6 мм.

Відкритий ящиковий шип з кроком 8 мм:

CMT300-T080 - синій - в комплекті з кільцем 899.004.00.

Використовується з фрезами СМТ для прямого пазування:

912.080.11 - D=8 x 31,7 мм - S=8 мм.

Відкритий ящиковий шип з кроком 12,7 мм:

CMT300-T127 - червоний - використовується з кільцем 899.005.00 і фрезами 912.127.11 - D=12,7 x 31,7 мм - S=8 мм.

Відкритий шип «ластівчин хвіст»:

CMT300-T129 - коричневий - в комплекті з кільцем 899.004.00. Фрези:

912.080.11 - D=8 x 31,7 мм - S=8 мм - прямий паз;

918.129.11 - D=12,7 x 20,6 мм - S=8 мм - «ластівчин хвіст».

CMT300-T190 - фіолетовий - в комплекті з кільцем 899.006.00.

Фрези:

Фрези для роботи з CMT300

912.127.11 - D=12,7 x 31,7 мм - S=8 мм - прямий паз;

718.190.11 - D=19,0 x 22,0 мм - S=6 мм - «ластівчин хвіст»;

918.190.11 - D=19,0 x 22,0 мм - S=8 мм - «ластівчин хвіст»;

918.690.11 - D=19,0 x 22,0 мм - S=12 мм - «ластівчин хвіст».
