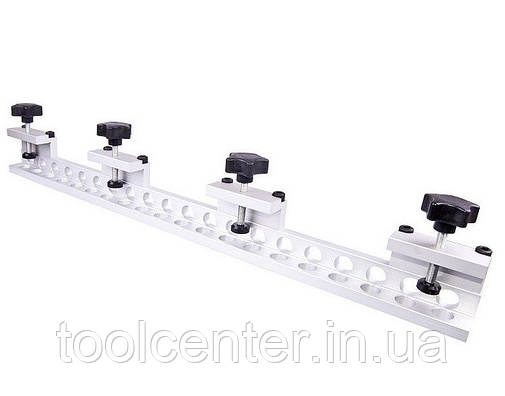

Кондуктор для свердління CMT656

Модель: Кондуктор для свердління CMT656

Кондуктор свердлильний CMT656 — універсальне свердлильне пристосування. Свердління отворів присадковим свердлом з використанням пристосування CMT656 дає змогу виключити відколи на оброблюваній панелі.Свердлильні адаптатори CMT400-1 і CMT400-2 (В КОМПЛЕКТ НЕ ВХОДЯТ):

- мають фіксатори глибини свердління;
- підходять для різних дрилів і свердлильних верстатів;
- мають дюралюмінієвий корпус з отворами для викидання стружки;
— прецизійне вироблення для точного свердління отворів.
CMT400-1: свердлильний адаптер для пристосувань CMT400, CMT656, CMT900 для свердління глибиною до 306.030.21 — 306.050.11 — 306.080.11.
CMT400-2 (з'єднання гвинтами): свердлильний адаптер для пристосувань CMT400, CMT656, CMT900 для свердління глибиною від 30 mm до 40 mm: 306.050.11 - 306.080.11 - 307.050.11 - 307.070.11

ПРИМІР застосування:
1. Встановіть пристосування на панель, зафіксуйте притискачем і затягніть міцніше. Встановіть глибину свердління на адаптері та приєднайте до інструмента. Просвердлите вертикальні отвори.
2. Закріпіть пристосування на іншій панелі, зафіксуйте та просвердліть горизонтальні отвори.
3. Тепер просто встановіть шканти на клей у отвори та з'єднайте обидва елементи або використовуйте наскрізні отвори та з'єднайте конструкцію меблевими гвинтами
Технічні характеристики:                                   CMT656
- max. ширина заготовки за один встановлений:    656mm
- під шканти:                                                   Ø8mm
- під конфірмат:                                             Ø7mm
- відстань між отворами:                 32mm
- кількість отворів:                                  2x20mm
- товщина дошки:                                             16~40mm
- максимальна похибка:                        0,8mm
